1. 블록단위 I/O
- 데이터 파일에서 DB 버퍼 캐시로 블록을 적재할 때
- 데이터 파일에서 블록을 직접 읽고 쓸때
- 버퍼 캐시에서 블록을 읽고 쓸때
- 버퍼 캐시에서 변경된 블록을 다시 데이터 파일에 쓸 때
2. 메모리 I/O vs. 디스크 I/O
가. I/O 효율화 튜닝의 중요성
- 디스크를 경우한 데이터 입출력은 디스크의 액세스 암(Arm)이 움직이면서 헤드를 통해 데이터를 읽고 쓰기 때문에 느림
- 메모리를 통한 입출력은 전기적 신호에 불과하기 때문에 디스크를 통한 I/O에 디해 비교할수 없을정도로 빠름
- 모든 DBMS는 읽고자 하는 블록을 먼저 버퍼 캐시에서 찾고 ,없을경우에는 디스크에서 읽어 버퍼 캐시로 적재 후 읽기/쓰기 작업을 수행
- 이러한 이유로 모든 데이터를 메모리에 올려놓고 사용하면 좋겠지만 메모리는 물리적으로 한정된 자원이므로
- 결국 디스크 I/O를 최소화하고 버퍼 캐시 효율을 높이는것이 데이터베이스 I/O 튜닝의 목표
나. 버퍼 캐시 히트율(Buffer Cache Hit Ratio)
- 버퍼 캐시 효율을 측정하는 지표로써 전체 읽은 블록중 메모리 버퍼 캐시에서 찾은 비율
BCHR = (버퍼 캐시에서 곧바로 찾은 블록 수 / 총 읽은 블록 수) × 100
- BCHR은 주로 전체적인 관점에서 측정하지만, 개별 SQL에 대해서도 구해볼수 있으며,이 비율이 낮은것이 SQL 성능을 떨어뜨리는 주범임
call count cpu elapsed disk query current rows
------ ----- ----- ------- ---- ----- ------ ----
Parse 15 0.00 0.08 0 0 0 0
Execute 44 0.03 0.03 0 0 0 0
Fetch 44 0.01 0.13 18 822 0 44
------ ----- ----- ------- ---- ----- ------ ----
total 103 0.04 0.25 18 822 0 44
- Disk 항목이 디스크를 경유한 블록수
- 총 읽은 블록 수 = 822
- 버퍼 캐시에서 곧바로 찾은 블록 수 = 822 - 18 = 804
- CHR = (822 - 18) / 822 = 97.8%
- 논리적인 블록요청 횟수를 줄이고, 물리적으로 디스크에서 읽어야할 블록수를 줄이는것이 I/O 효율화 튜닝의 핵심 원리
다. 네트워크, 파일시스템 캐시가 I/O 효율에 미치는 영향
- 대용량의 데이터를 읽고 쓰는데 다양한 네트워크 기술이 사용됨에 따라 네트워크 속도도 SQL 성능에 크게 영향을 미친다.
- RAC같은 클러스터링 환경에선 인스턴스 간에 캐시된 블록을 공유하므로 메모리 I/O의 성능에도 네트워크 속도가 지대한 영향을 미친다.

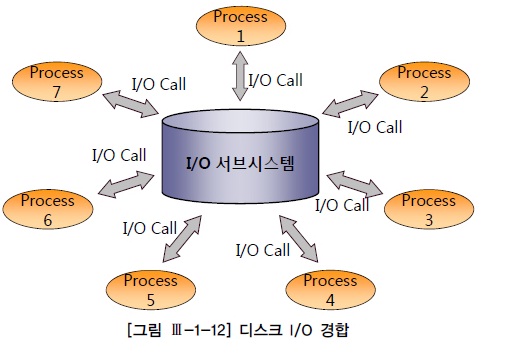

- 같은양의 디스크 I/O 가 발생하더라도 I/O 대기시간이 크게 차이 나는것은 디스크 경합때문일수도 있지만, OS에서 지원하는 파일시스템 버퍼 캐시와 SAN 캐시 때문일 수도 있다.
- (SAN 캐시는 크다고 문제가 되지 않지만, 파일시스템 버퍼 캐시는 최소화 하여 데이터베이스 자체 캐시영역에 좀더 큰 공간을 할당하는것이 더욱 효과적임 )
- 네트워크 문제든, 파일시스템 문제든 I/O 성능에 관한 가장 확실하고 근본적인 해결책은 논리적인 블록 요청 횟수를 최소화 하는것

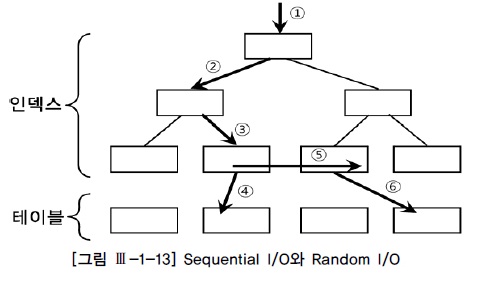

3.Sequential I/O vs. Random I/O
- sequential 액세스는 논리적/물리적 순서를 따라 차례대로 읽어 나가는 방식
- ⑤: 인덱스 리프 블록에 위치한 모든 레코드는 포인터를 논리적으로 연결되어 있고, 이 포인터를 따라 스캔하는 방식
- Random 액세스는 레코드간 논리적, 물리적인 순서를 따르지 않고, 한건을 읽기 위해 한 블록씩 접근하는 방식
- I/O 튜닝의 핵신 원리
- Sequential 액세스에 의한 선택 비중을 높인다.
- Random 액세스 발생량을 줄인다.
가. Sequential 액세스에 의한 선택 비중 높이기
- 읽는 총 건수 중에서 결과 집합으로 선택되는 비중을 높여야 함
- 같은 결과를 얻기위해 얼마나 적은 레코드를 읽느냐로 효율성이 판단됨
-- 테스트용 테이블 생성
create table t
as
select *
from all_objects
order by dbms_random.value;
-- 테스트용 테이블 데이터 건수 : 49,906
SQL> select count(*) from t;
COUNT(*)
--------
49906
select count(*)
from t
where owner like 'SYS%'
Rows Row Source Operation
----- ------------------------------
1 SORT AGGREGATE (cr=691 pr=0 pw=0 time=13037 us)
24613 TABLE ACCESS FULL T (cr=691 pr=0 pw=0 time=98473 us)
- 전체 레코드 49,906건
- 선택 레코드 24,613건 (49 %)
- 읽은 블록수 691 블록
- Table Full Scan 치고는 나쁘지 않음
select count(*)
from t
where owner like 'SYS%'
and object_name = 'ALL_OBJECTS'
Rows Row Source Operation
---- ------------------------------
1 SORT AGGREGATE (cr=691 pr=0 pw=0 time=7191 us)
1 TABLE ACCESS FULL T (cr=691 pr=0 pw=0 time=7150 us)
- 전체 레코드 49,906건
- 선택 레코드 1건 (0.002 %)
- 읽은 블록수 691 블록
- Table Full Scan 비효율 발생
create index t_idx on t(owner, object_name);
select /*+ index(t t_idx) */ count(*)
from t
where owner like 'SYS%'
and object_name = 'ALL_OBJECTS'
Rows Row Source Operation
---- ------------------------------
1 SORT AGGREGATE (cr=76 pr=0 pw=0 time=7009 us)
1 INDEX RANGE SCAN T_IDX (cr=76 pr=0 pw=0 time=6972 us)(Object ID 55337)
- 인덱스를 사용하고도 1개의 레코드를 읽기위해 76개 블록 액세스
- 테이블 뿐 아니라, 인덱스를 sequential 액세스 방식으로 스캔할 때도 비효율 발생
- 조건절에 사용된 컬럼과 연산자 형태, 인덱스 구성에 의해 효율성이 결정됨
create index t_idx on t(object_name,owner );
select /*+ index(t t_idx) */ count(*)
from t
where owner like 'SYS%'
and object_name = 'ALL_OBJECTS'
Rows Row Source Operation
---- ------------------------------
1 SORT AGGREGATE (cr=2 pr=0 pw=0 time=44 us)
1 INDEX RANGE SCAN T_IDX (cr=2 pr=0 pw=0 time=23 us)(Object ID 55338)
- 인덱스 순서를 변경해줌으로써 루트와 리프 단 2개의 인덱스 블록만 읽어 가장 효율적인 방식으로 Sequential 액세스 수행
나.Random 액세스 발생량 줄이기
drop index t_idx;
create index t_idx on t(owner);
select object_id
from t
where owner = 'SYS'
and object_name = 'ALL_OBJECTS'
Rows Row Source Operation
---- ------------------------------
1 TABLE ACCESS BY INDEX ROWID T (cr=739 pr=0 pw=0 time=38822 us)
22934 INDEX RANGE SCAN T_IDX (cr=51 pr=0 pw=0 time=115672 us)(Object ID 55339)
- 인덱스로부터 만족하는 22,934건을 읽어 그 횟수만큼 테이블을 Random 액세스수행하여 최종적으로 1건의 결과 추출
- 최종 선택된 것에 비해 너무 많은 Random 액세스 발생
drop index t_idx;
create index t_idx on t(owner, object_name);
select object_id
from t
where owner = 'SYS'
and object_name = 'ALL_OBJECTS'
Rows Row Source Operation
---- ------------------------------
1 TABLE ACCESS BY INDEX ROWID T (cr=4 pr=0 pw=0 time=67 us)
1 INDEX RANGE SCAN T_IDX (cr=3 pr=0 pw=0 time=51 us)(Object ID 55340)
- 인덱스에 조건절 컬럼을 추가해줌으로써 랜덤액세스 감소
4.Single Block I/O vs.MultiBlock I/O
- Single Block I/O : 한번의 I/O Call에 하나의 데이터 블록만 읽어서 메모리에 적재하는 방식
- 인덱스를 통해 테이블을 엑세스할때, 기본적으로 인덱스와 테이블 모두 이 방식 사용
- Multi Block I/O : I/O Call 이 필요한 시점에, 인접한 블록들을 같이 읽어 메모리에 적재하는 방식
- Table Full Scan 처럼 물리적으로 저장된 순서에 따라 읽을때 인접한 블록들을 같이 읽는것이 유리함
- 인접한블록 : 하나의 익스텐트에 속한 블록
Single Block I/O 방식
create table t
as select * from all_objects;
alter table t add
constraint t_pk primary key(object_id);
select /*+ index(t) */ count(*)
from t
where object_id > 0
call count cpu elapsed disk query current rows
----- ---- ---- ------ ---- ----- ----- ------
Parse 1 0.00 0.00 0 0 0 0
Execute 1 0.00 0.00 0 0 0 0
Fetch 2 0.26 0.25 64 65 0 1
----- ---- ---- ------ ---- ----- ----- ------
total 4 0.26 0.25 64 65 0 1
Rows Row Source Operation
----- ------------------------------
1 SORT AGGREGATE (cr=65 r=64 w=0 time=256400 us)
31192 INDEX RANGE SCAN T_PK (cr=65 r=64 w=0 time=134613 us)
Elapsed times include waiting on following events:
Event waited on Times Max. Wait Total Waited
------------------------------- Waited --------- ------------
SQL*Net message to client 2 0.00 0.00
db file sequential read 64 0.00 0.00
SQL*Net message from client 2 0.05 0.05
- 64번의 인덱스 블록을 디스크에서 읽으면서 64번의 I/O Call이 발생
MultiBlock I/O 방식
-- 디스크 I/O가 발생하도록 버퍼 캐시 Flushing
alter system flush buffer_cache;
-- Multiblock I/O 방식으로 인덱스 스캔
select /*+ index_ffs(t) */ count(*)
from t
where object_id > 0
call count cpu elapsed disk query current rows
----- ----- ---- ------- ---- ----- ------- ----
Parse 1 0.00 0.00 0 0 0 0
Execute 1 0.00 0.00 0 0 0 0
Fetch 2 0.26 0.26 64 69 0 1
----- ----- ---- ------- ---- ----- ------- ----
total 4 0.26 0.26 64 69 0 1
Rows Row Source Operation
----- ------------------------------
1 SORT AGGREGATE (cr=69 r=64 w=0 time=267453 us)
31192 INDEX FAST FULL SCAN T_PK (cr=69 r=64 w=0 time=143781 us)
Elapsed times include waiting on following events:
Event waited on Times Max. Wait Total Waited
------------------------------ Waited --------- ------------
SQL*Net message to client 2 0.00 0.00
db file scattered read 9 0.00 0.00
SQL*Net message from client 2 0.35 0.36
- 64개 블록을 디스크에서 읽었는데 I/O Call이 9번 발생
- Oracle 10g부터는 Index Range Scan 또는 Index Full Scan일때도 Multiblock I/O 방식으로 읽는 경우가 있음(테이블엑세스없이 인덱스만으로 처리할때)
I/O 효율화 원리
- 논리적인 I/O 요청 횟수를 최소화 하는것이 I/O 효율화 튜닝의 핵심 원리
- I/O 때문에 성능이 낮게 측정될때, 하드웨어적인 방법을 통해 I/O 성능을 향상 시킬수도 있지만, SQL 튜닝을 통해 I/O 발생 횟수를 줄이는것이 근본적이고 확실한 해결 방법이다.
- 애플리케이션 측면에서이 I/O 효율화 원리
- 필요한 최소 블록만 읽도록 SQL 작성
- 최적의 옵티마이징 팩터 제공
- 필요하다면, 옵티마이저 힌트를 사용하여 최적의 액세스 경로를 유도
가. 필요한 최소 블록만 읽도록 SQL 작성
- 비효율적인 액세스를 없애고 필요한 최소 블록만 액세스
select a.카드번호
, a.거래금액 전일_거래금액
, b.거래금액 주간_거래금액
, c.거래금액 전월_거래금액
, d.거래금액 연중_거래금액
from ( -- 전일거래실적
select 카드번호, 거래금액
from 일별카드거래내역
where 거래일자 = to_char(sysdate-1,'yyyymmdd')
) a
, ( -- 전주거래실적
select 카드번호, sum(거래금액) 거래금액
from 일별카드거래내역
where 거래일자 between to_char(sysdate-7,'yyyymmdd') and to_char(sysdate-1,'yyyymmdd')
group by 카드번호
) b
, ( -- 전월거래실적
select 카드번호, sum(거래금액) 거래금액
from 일별카드거래내역
where 거래일자 between to_char(add_months(sysdate,-1),'yyyymm')
|| '01' and to_char(last_day(add_months(sysdate,-1)),'yyyymmdd')
group by 카드번호
) c
, ( -- 연중거래실적
select 카드번호, sum(거래금액) 거래금액
from 일별카드거래내역
where 거래일자 between to_char(add_months(sysdate,-12),'yyyymmdd')
and to_char(sysdate-1,'yyyymmdd')
group by 카드번호
) d
where b.카드번호 (+) = a.카드번호
and c.카드번호 (+) = a.카드번호
and d.카드번호 (+) = a.카드번호
select 카드번호
, sum( case when 거래일자 = to_char(sysdate-1,'yyyymmdd')
then 거래금액
end ) 전일_거래금액
, sum( case when 거래일자 between to_char(sysdate-7,'yyyymmdd') and to_char(sysdate-1,'yyyymmdd')
then 거래금액
end ) 주간_거래금액
, sum( case when 거래일자 between to_char(add_months(sysdate,-1),'yyyymm')
|| '01' and to_char(last_day(add_months(sysdate,-1)),'yyyymmdd')
then 거래금액
end ) 전월_거래금액
, sum( 거래금액 )연중_거래금액
from 일별카드거래내역
where 거래일자 between to_char(add_months(sysdate,-12),'yyyymmdd')
and to_char(sysdate-1,'yyyymmdd')
group by 카드번호
having sum( case when 거래일자 = to_char(sysdate-1,'yyyymmdd') then 거래금액 end ) > 0
- 같은 테이블을 4번 엑세스하여 처리하던 방식을 1번만 읽어서 처리할수 있도록 튜닝
나. 최적의 옵티마이징 팩터 제공
- 전략적인 익덱스 구성
- 전략적인 엔덱스 구성은 가장 기본적인 옵티마이징 팩터
- DBMS가 제공하는 기능 활용
- 인덱스 외에도 DBMS가 제공하는 다양한 기능을 적극적으로 활용
- 인덱스,파티션,클러스터, 윈도우 함수 등을 적극 활용하여 옵티마이저가 최적의 선택을 할 수 있도록 한다.
- 옵티마이저 모드 설정
- 옵티마이저모드(전체처리속도, 최초등담속도)와 그 외 옵티마이저 행동에 영향을 미치는 일부 파라미터를 변경해 주는것이 도움이 될수 있다
- 통계정보
다. 필요하다면, 옵티마이저 힌트를 사용해 최적의 액세스 경로로 유도
- 최적의 옵티마이징 팩터를 제공했다면 가급적 옵티마이저에게 맡기는것이 바람직하지만, 옵티마이저가 생각만큼 최적의 실행계획을 수립하지 못하는경우 사용
[예제] Oracle
select /*+ leading(d) use_nl(e) index(d dept_loc_idx) */ *
from emp e, dept d
where e.deptno = d.deptno
and d.loc = 'CHICAGO'
[예제] SQL Server
select *
from dept d with (index(dept_loc_idx)), emp e
where e.deptno = d.deptno
and d.loc = 'CHICAGO'
option (force order, loop join)
- 옵티마이저 힌트를 사용할 때 반드시 의도한 실행계획으로 수행되는지 확인해야 함
- 여러가지로 옵티마이저 힌트 사용은 불가피함
- 데이터베이스 애플리케이션 개발자라면 인덱스 ,조인, 옵티마이저의 기본 원리를 이해하고,
- 그것을 바탕으로 최적의 액세스 경로를 유도할수 있는 능력을 필수적으로 갖춰야 함
