제5절 배치 프로그램 튜닝

배치 프로그램 튜닝 개요

가. 배치 프로그램이란

일반적으로 배치(Batch) 프로그램이라 하면, 일련의 작업들을 하나의 작업 단위로 묶어 연속적으로 일괄 처리하는 것을 말한다. 온라인 프로그램에서도 여러 작업을 묶어 처리하는 경우가 있으므로 이와 구분하려면 한 가지 특징을 더 추가해야 하는데, 사용자와의 상호작용(Interaction) 여부다.

사용자와의 상호작용 없이
대량의 데이터를 처리하는
일련의 작업들을 묶어
정기적으로 반복 수행하거나
정해진 규칙에 따라 자동으로 수행


       정기 배치 : 정해진 시점(주로 야간)에 실행
   이벤트성 배치 : 사전에 정의해 둔 조건이 충족되면 자동으로 실행
  On-Demand 배치 : 사용자의 명시적인 요구가 있을 때마다 실행


나. 배치 환경의 변화

과거 :

  • 일(Daily) 또는 월(Monthly) 배치 작업 위주- 야간에 생성된 데이터를 주간 업무시간에 활용- 온라인과 배치 프로그램의 구분이 비교적 명확

현재 :

  • 시간(Hourly) 배치 작업의 비중이 증가- 분(minutely) 배치 작업이 일부 존재- On-Demand 배치를 제한적이나마 허용

다. 성능 개선 목표 설정

  • 배치 목표에 따라 성능개선이 틀려진다.
  • 온라인 프로그램은 경우에 따라 전체 처리속도 최적화나 최초 응답속도 최적화를 목표로 선택하지만,
  • 배치 프로그램은 항상 전체 처리속도 최적화를 목표로 설정해야 한다.
  • 개별 프로그램 차원에서도 그렇지만 야간에 수행되는 전체 배치 프로그램에 대한 목표도 마찬가지다.
  • 개별 서비스 또는 프로그램을 가장 빠른 속도로 최적화하더라도 전체 배치 프로그램 수행시간을 단축시키지 못하면 무의미하다.

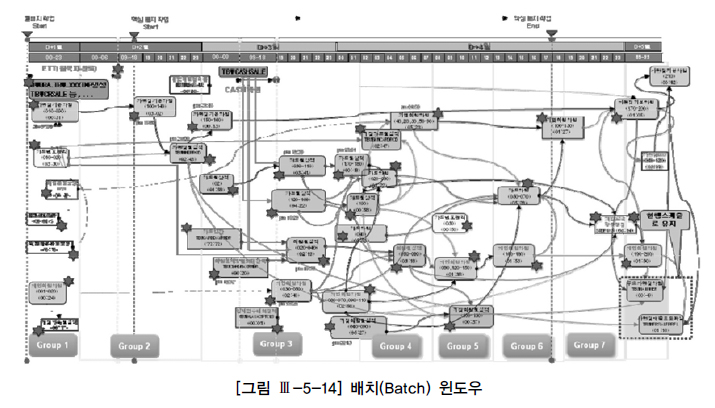

  • 여러 부서의 배치가 있다면 (그림과 같이 배치 윈도우를 구성) 서로 겹치지 않게 자원을 쓸수 있게 하면 시간을 단축 시킬 수 있다.

라.배치 프로그램 구현 패턴과 튜닝 방안

절차형으로 작성된 프로그램 : 애플리케이션 커서를 열고, 루프 내에서 또 다른 SQL이나 서브 프로시저를 호출하면서 같은 처리를 반복하는 형태
One SQL 위주 프로그램 : One SQL로 구성하거나, 집합적으로 정의된 여러 SQL을 단계적으로 실행

구분설명
절차형으로 작성된 프로그램병목을 일으키는 SQL 을 찾아 I/O 튜닝 : 인덱스를 재구성하고 엑세스 경로 최적화
프로그램 Parallel 활용 : 메인 SQL 읽은 데이터 범위를 달리하여 프로그램을 동시에 활용
Array Processing 을 활용
One SQL 위주로 프로그램을 다시 구현
One SQL 위주 프로그램으로 구현병목을 일으키는 오퍼레이션을 찾아 I/O 튜닝
index scan 보다는 full table scan 방식으로 처리
NL Join 보다는 Hash Join 으로 처리
임시 테이블 활용,
파티셔닝 활용,
병렬처리 사용

2. 병렬 처리 활용

  • 병렬 처리란, SQL문이 수행해야 할 작업 범위를 여러 개의 작은 단위로 나누어 여러 프로세스(또는 쓰레드)가 동시에 처리하는 것을 말한다.


 -- ORACLE --
 select /*+ full(o) parallel(o, 4) */ count(*) 주문건수, sum(주문수량) 주문수량, sum(주문금액) 주문금액
 from 주문 o
 where 주문일시 between '20100101' and '20101231';

 select /*+ index_ffs(o, 주문_idx)) parallel_index(o, 주문_idx, 4) */ count(*) 주문건수
 from 주문 o
 where 주문일시 between '20100101' and '20101231'

 -- parallel 힌트를 사용할 때는 반드시 Full 힌트도 함께 사용하는 습관이 필요하다.
 -- 옵티마이저에 의해 인덱스 스캔이 선택되면 parallel 힌트가 무시되기 때문이다.
 -- parallel_index 힌트를 사용할 때, 반드시 index 또는 index_ffs 힌트를 함께 사용하는 습관도 필요하다.
 -- 옵티마이저에 의해 Full Table Scan이 선택되면 parallel_index 힌트가 무시되기 때문이다.

 -- SQL Server --

 select count(*) 주문건수
 from 주문
 where 주문일시 between '20100101' and '20101231' option (MAXDOP 4)


가. Query Coordinator와 병렬 서버 프로세스
  • Query Coordinator(이하 QC)는 병렬 SQL문을 발행한 세션을 말하며, 병렬 서버 프로세스는 실제 작업을 수행하는 개별 세션들을 말한다. QC의 역할은 다음과 같다.
  • 병렬 SQL이 시작되면 QC는 사용자가 지정한 병렬도(DOP, degree of parallelism)와 오퍼레이션 종류에 따라 하나 또는 두 개의 병렬 서버 집합(Server Set)을 할당한다.
  • 우선 서버 풀(Parallel Execution Server Pool)로부터 필요한 만큼 서버 프로세스를 확보하고, 부족분은 새로 생성한다.
  • QC는 각 병렬 서버에게 작업을 할당한다. 작업을 지시하고 일이 잘 진행되는지 관리감독하는 작업반장 역할이다.
  • 병렬로 처리하도록 사용자가 지시하지 않은 테이블은 QC가 직접 처리한다.

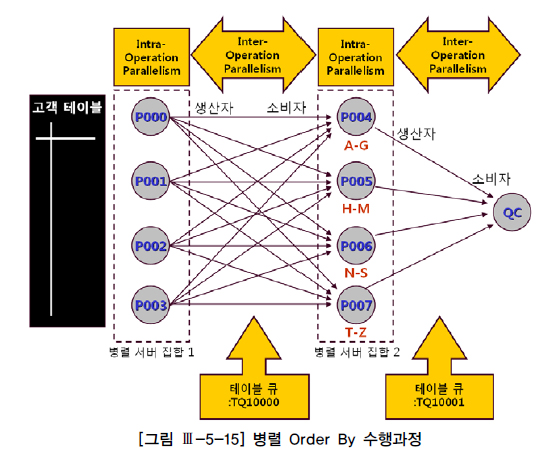

나. Intra-Operation Parallelism과 Inter-Operation Parallelism


select /*+ full(고객) parallel(고객 4) */ * from 고객 order by 고객명


  • 서로 배타적인 범위를 독립적으로 동시에 처리하는 것을 'Intra-Operation Parallelism'이라고 한다.

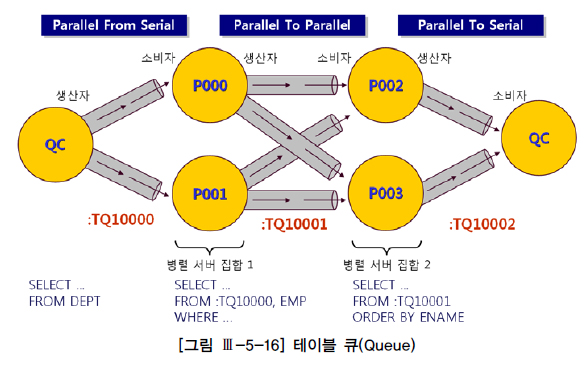

다. 테이블 큐

select /*+ ordered use_hash(e) full(d) noparallel(d) full(e) parallel(e 2) pq_distribute(e broadcast none) */ *
from dept d, emp e
where d.deptno = e.deptno
order by e.ename

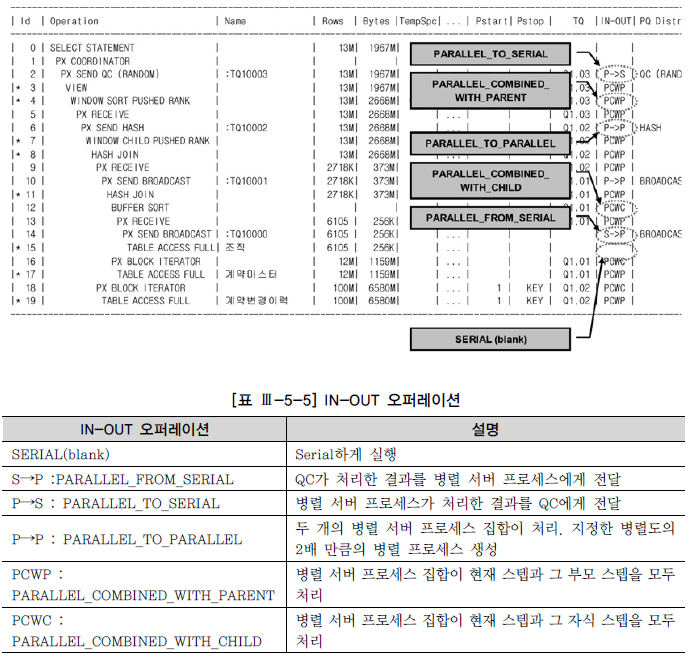

라. IN-OUT 오퍼레이션

  • S→P, P→S, P→P는 프로세스 간 통신이 발생한다.
  • PCWP와 PCWC는 프로세스 간 통신이 발생하지 않으며, 각 병렬 서버가 독립적으로 여러 스텝을 처리할 나타난다. 하위 스텝의 출력 값이 상위 스텝의 입력 값으로 사용된다.
  • P→P, P→S, PCWP, PCWC는 병렬 오퍼레이션인 반면 S→P는 직렬(Serial) 오퍼레이션이다.
마. 데이터 재분배
RANGE
  • order by 또는 sort group by를 병렬로 처리할 때 사용된다. 정렬 작업을 맡은 두 번째 서버 집합의 프로세스마다 처리 범위(예를 들어, A~G, H~M, N~S, T~Z)를 지정하고 나서, 데이터를 읽는 첫 번째 서버 집합이 두 번째 서버 집합의 정해진 프로세스에게 "정렬 키 값에 따라" 분배하는 방식이다. QC는 각 서버 프로세스에게 작업 범위를 할당하고 정렬 작업에는 직접 참여하지 않으며, 정렬이 완료되고 나면 순서대로 결과를 받아서 사용자에게 전송하는 역할만 한다.
HASH
  • 조인이나 hash group by를 병렬로 처리할 때 사용된다. 조인 키나 group by 키 값을 해시 함수에 적용하고 리턴된 값에 따라 데이터를 분배하는 방식이며, P→P 뿐만 아니라 S→P 방식으로 이루어질 수도 있다.
BROADCAST
  • QC 또는 첫 번째 서버 집합에 속한 프로세스들이 각각 읽은 데이터를 두 번째 서버 집합에 속한 "모든" 병렬 프로세스에게 전송하는 방식이다. 병렬 조인에서 크기가 매우 작은 테이블이 있을 때 사용되며, P→P 뿐만 아니라 S→P 방식으로도 이루어진다.
KEY
  • 특정 칼럼(들)을 기준으로 테이블 또는 인덱스를 파티셔닝할 때 사용하는 분배 방식이다.
ROUND-ROBIN
  • 파티션 키, 정렬 키, 해시 함수 등에 의존하지 않고 반대편 병렬 서버에 무작위로 데이터를 분배할 때 사용된다.
바. pq_distribute 힌트 활용
1) pq_distribute 힌트의 용도
  • 조인되는 양쪽 테이블의 파티션 구성, 데이터 크기 등에 따라 병렬 조인을 수행하는 옵티마이저의 선택이 달라질 수 있다.
  • 대개 옵티마이저의 선택이 최적이라고 할 수 있지만 가끔 그렇지 못한 경우가 있다.
  • 그럴 때 pq_distiribute 힌트를 사용함으로써 옵티마이저의 선택을 무시하고 사용자가 직접 조인을 위한 데이터 분배 방식을 결정할 수 있다.
  • 옵티마이저가 파티션된 테이블을 적절히 활용하지 못하고 동적 재분할을 시도할 때
  • 기존 파티션 키를 무시하고 다른 키 값으로 동적 재분할하고 싶을 때
  • 통계정보가 부정확하거나 통계정보를 제공하기 어려운 상황(→ 옵티마이저가 잘못된 판단을 하기 쉬운 상황)에서 실행계획을 고정시키고자 할 때
  • 기타 여러 가지 이유로 데이터 분배 방식을 변경하고자 할 때
  • 병렬 방식으로 조인을 수행하기 위해서는 프로세스들이 서로 "독립적으로" 작업할 수 있도록 사전 준비작업이 필요하다. 먼저 데이터를 적절히 배분하는 작업이 선행되어야 하는 것이다.
  • 병렬 쿼리는 '분할 & 정복(Divide & Conquer) 원리'에 기초한다.
  • 그 중에서도 병렬 조인을 위해서는 '분배 & 조인(Distribute & Join) 원리'가 작동함을 이해하는 것이 매우 중요하다.
  • 이때, pq_distribute 힌트는 조인에 앞서 데이터를 분배(distribute) 과정에만 관여하는 힌트임을 반드시 기억할 필요가 있다.
2) pq_distribute 사용법

/*+ pq_distribute(inner, none, none) */
/*+ pq_distribute(inner, partition, none) */
/*+ pq_distribute(inner, none, partition) */
/*+ pq_distribute(inner, hash, hash) */
/*+ pq_distribute(inner, broadcast, none) */
/*+ pq_distribute(inner, none, broadcast) */



3) pq_distribute 힌트를 이용한 튜닝 사례

SQL> INSERT /*+ APPEND */ INTO 상품기본이력 ( ... )
2 SELECT /*+ PARALLEL(A,32) PARALLEL(B,32) PARALLEL(C,32) PARALLEL(D,32) */ ......
3 FROM 상품기본이력임시 a, 상품 b, 코드상세 c, 상품상세 d
4 WHERE a.상품번호= b.상품번호
5 AND ...
6 /

INSERT /*+ append */ INTO 상품기본이력 ( *
1행에 오류:
ORA-12801: 병렬 질의 서버 P013에 오류신호가 발생했습니다
ORA-01652: 256(으)로 테이블 공간 TEMP에서 임시 세그먼트를 확장할 수 없습니다
경 과: 01:39:56.08

 -------------------------------------------------------------------------------
| Operation                | Name | Rows | Pstart | Pstop  |IN-OUT | PQ Distrib|
| ------------------------------------------------------------------------------
| INSERT STATEMENT         |      | 5248 |        |        |       |           |
|  LOAD AS SELECT          |      |      |        |        |       |           |
|   HASH JOIN              |      | 5248 |        |        | P->S  | QC (RAND) |
|    HASH JOIN OUTER       |      | 5248 |        |        | P->P  | BROADCAST |
|     HASH JOIN            |      | 5248 |        |        | PCWP  |           |
|      PARTITION HASH ALL  |      |      | 1      | 128    | PCWP  |           |
|       TABLE ACCESS FULL  | 임시 | 5248 | 1      | 128    | P->P  | BROADCAST |
|      TABLE ACCESS FULL   | 상품 | 7595K|        |        | PCWP  |           |
|    TABLE ACCESS FULL     | 코드 | 26   |        |        | P->P  | BROADCAST |
|   TABLE ACCESS FULL      | 상세 | 7772K|        |        | PCWP  |           |
--------------------------------------------------------------------------------

SQL> INSERT /*+ APPEND */ INTO 상품기본이력 ( ... )
2 SELECT /*+ ORDERED PARALLEL(A,16) PARALLEL(B,16) PARALLEL(C,16) PARALLEL(D,16)
3 PQ_DISTRIBUTE(B, NONE, PARTITION)
4 PQ_DISTRIBUTE(C, NONE, BROADCAST)
5 PQ_DISTRIBUTE(D, HASH, HASH) */ ......
6 FROM 상품기본이력임시 a, 상품 b, 코드상세 c, 상품상세 d
7 WHERE a.상품번호= b.상품번호
8 AND ...
9 /

8796902 개의 행이 만들어졌습니다.

 경 과: 00:02:29.00

 -------------------------------------------------------------------------------
| Operation                | Name | Rows | Pstart | Pstop |IN-OUT | PQ Distrib |
-------------------------------------------------------------------------------
| INSERT STATEMENT         |      | 5248 |        |        |      |            |
|  LOAD AS SELECT          |      |      |        |        |      |            |
|   HASH JOIN              |      | 5248 |        |        | P->S |  QC (RAND) |
|    HASH JOIN OUTER       |      | 5248 |        |        | P->P |  HASH      |
|     HASH JOIN            |      | 5248 |        |        | PCWP |            |
|      PARTITION HASH ALL  |      |      |      1 |    128 | PCWP |            |
|       TABLE ACCESS FULL  | 임시 | 5248 |      1 |    128 | PCWP |            |
|      TABLE ACCESS FULL   | 상품 | 7595K|        |        | P->P | PART (KEY) |
|    TABLE ACCESS FULL     | 코드 | 26   |        |        | P->P | BROADCAST  |
|   TABLE ACCESS FULL      | 상세 | 7772K|        |        | P->P | HASH       |
 -------------------------------------------------------------------------------



사. 병렬 처리 시 주의사항
  • 동시 사용자 수가 적은 애플리케이션 환경(야간 배치 프로그램, DW, OLAP 등)에서 직렬로 처리할 때보다 성능 개선 효과가 확실할 때(→ 이 기준에 따르면 작은 테이블은 병렬 처리 대상에서 제외됨)
  • OLTP성 시스템 환경이더라도 작업을 빨리 완료함으로써 직렬로 처리할 때보다 오히려 전체적인 시스템 리소스(CPU, Memory 등) 사용률을 감소시킬 수 있을 때(→ 수행 빈도가 높지 않음을 전제로)
