Toad에서 Code Road Map은 PL/SQL의 Object정보 또는 Object간의 상호 의존성 등 다양한 정보를 분석하여 그래픽화된 형태로 분석해서 보여주는 기능입니다.

Code Road Map Open

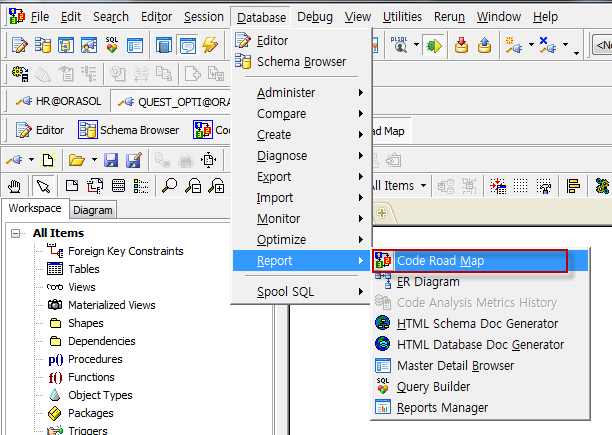

Toad 메인 메뉴 > Database > Report > Code Road Map

• [그림1] Code Road Map 메뉴
•

Code Road Map 기능

Code Road Map을 실행한 후 툴바에서 Add object 아이콘을 클릭하여 분석 하고자 하는 Table, Procedure, Trigger, Function, View 등을 선택하면, [그림 3]과 같이 상호 의존성 있는 오브젝트간의 연관 관계와 세부 정보를 보여줍니다.

• [그림2]
•
• [그림3]
•

도식화된 Code Road Map 정보는 BMP, PNG 및 JPG 형식으로 저장할 수 있으며, Code Road Map 메뉴에 있는 Report 아이콘을 이용하여 HTML 또는 RTF 형식으로 보고서를 만들 수 있습니다.

• [그림4]
•

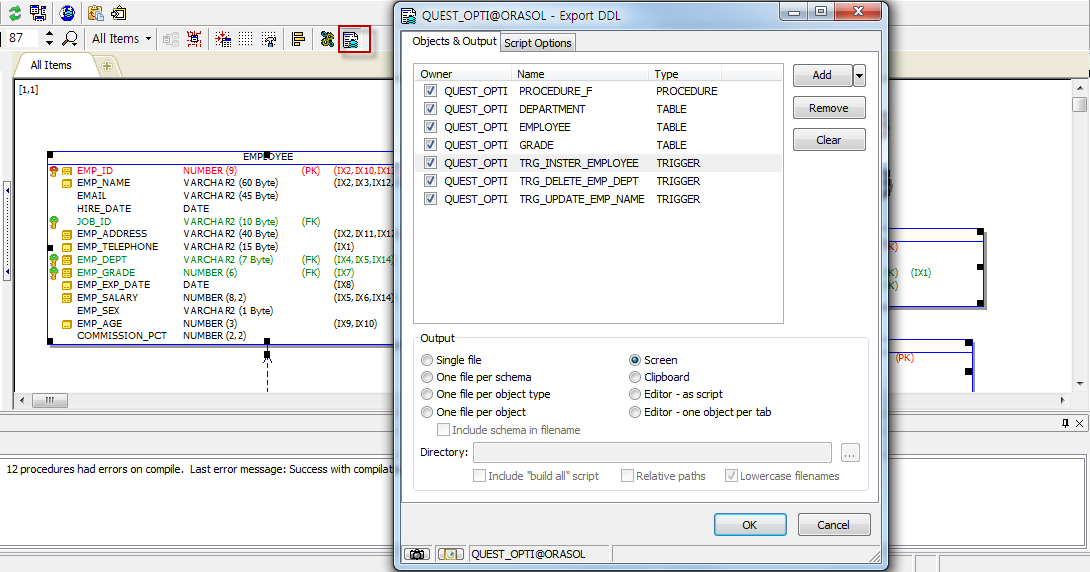

그리고 [그림 5]와 같이 상호 의존성이 있는 오브젝트들을 Export DDL기능을 이용해 한번에 DDL Script를 추출할 수 있습니다.

• [그림5]
•
